Topraklama Malzemeleri Nelerdir?

Topraklama işlemi yapılırken işlem sırasında birçok malzeme ve ekipman kullanılır. Bu malzemeleri, Enerji ve Tabii Kaynaklar Bakanlığı tarafından yayınlanan yönetmeliğe uygun olarak kullanmak büyük önem taşır.

Topraklama İşlemi Nasıl Yapılır?

Topraklama, cihaz üzerinde bulunan kaçak elektriğin bir kablo ile toprağa aktarılması işlemidir. Topraklama kablosu ve toprakla kablo arasındaki iletimi sağlayacak olan iletkenin mevcudiyeti işlem için yeterli olmak birlikte, bu işleme uygun zeminin uygunluğuna da bakılır. Topraklama işleminin doğru yapılması için kullanılan malzemeler oldukça önemlidir.

Elektrot topraklama malzemeleri arasında yer alan elektrot, toprağa gömülü veya toprakla iletimi olan bir malzemedir. Yüzeysel topraklayıcı ve derin topraklayıcı olmak üzere iki kısma ayrılır. Levha, çubuk, şerit ya da örgülü iletken topraklayıcısı olarak görev alabilen elektrot, zemin koşulları uygun ise 0,5 ile 1 m derinlikteki toprağa gömülmelidir.

Çubuk (Derin) Topraklayıcı

Toprağa çakılı olarak kullanılırlar. Profil çelik ya da borudan imal edilirler. Çubuk topraklayıcılar toprağa olabildiğince dik olarak çakılmalıdır. Bazı durumlarda istenen direncin yayılması için birden çok çubuk topraklayıcı kullanılabilir. Böyle durumlarda çubuklar arasında bulunan açıklık bir topraklayıcı boyutunun en az iki katı olmalıdır.

Levha Topraklayıcı

Levha topraklayıcılar delikli veya dolu levhalardan oluşur. Levha topraklayıcı diğer malzemelere göre daha derine ve zemine dikey gömülür. Levhanın üst kısmı toprak yüzeyinden minimum 1 m aşağıda konumlandırılmalıdır. Bazı durumlarda birden fazla levha topraklayıcı kullanmak gerekebilir. Böyle bir durumda dikkat edilmesi gereken nokta, levhalar arasındaki açıklığın minimum 3 m olmasıdır. Topraklama yapılacak olan alan, topraklama yapısı nedeniyle dirençsiz görülürse kaz ayağı ve yıldız topraklamanın ayakları çubuk elektrotla desteklenmelidir. Bu üç malzemenin birleşimi işlemin mükemmel olmasını sağlayacaktır. Buna ek olarak, topraklayıcının boyut seçiminde yayılma dirençleri baz alınır ve topraklama tesislerinde genel olarak bakır levhaların kullanımı tercih edilir.

Paratoner

Paratonerler, yıldırımsavar olarak da adlandırılır. Yönetmelik içerisinde yer alan paratonerler, yıldırımdan korunma amacıyla topraklama sırasında kullanılan malzemeler olup, havada bulunan elektrik yükünün toprağa iletilmesini sağlar. Topraklama işleminin yapılmasının nedeni, demir iletkene gelen yıldırımın olumsuzluklarını önlemektir. Böylelikle oluşabilecek hayati ve maddi kayıplar engellenmiş olur.

Diğer Malzemeler

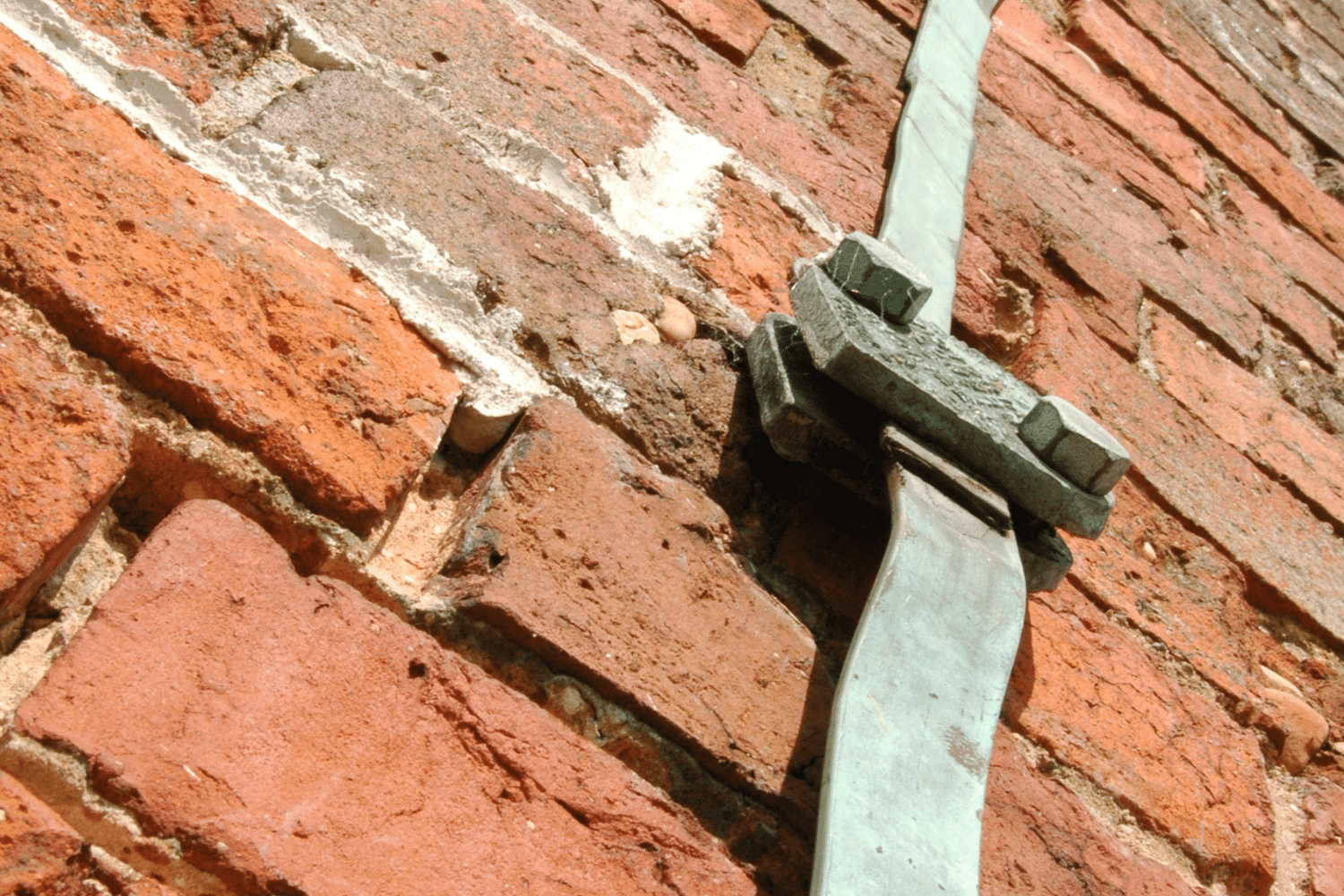

Topraklama İletkenleri: Örgülü bakır, galvaniz şerit gibi malzemelerden oluşur. Yönetmelikte belirtildiği gibi sarı/yeşil kablo kullanılarak yapılmalıdır.

Bağlantı Elemanları: Pabuç, klemens ve diğer yardımcı malzemelere bağlantı elemanları denir. Bağlantı elemanları bakır ve galvaniz malzemeden üretilmektedir.

Topraklama Barası: Topraklama barası, birden fazla iletkenin birleşimine denir. Tüm pano çeşitlerinde topraklama barası bulunmalıdır. Pano içerisinden dağılan tüm topraklama iletkenleri topraklama barasında birleşmelidir. Toprak barası, panoya direkt olarak bağlanmalı ve pano gövdesine iletim sağlanmalıdır.

Malzemeler fiyat bakımından değişkenlik göstermektedir. Her bir malzemenin kendine göre fiyatı vardır. Tabi ki bu malzemeler çeşide, markaya ve satın alınan firmaya göre de değişkenlik gösterebilir. Malzemelerin topraklama uygulaması sırasında belirtildiği gibi kullanılması büyük önem taşır.
